MC方案|如何精确快速无损测量多层钙钛矿薄膜厚度?

更新时间:2022-07-27      点击次数:1203

钙钛矿广泛用于太阳能电池的开发。由于这些类型的太阳能电池具有良好的光伏性能,因此对它们进行了系统的研究。钙钛矿薄膜的厚度和形态是影响太阳能电池性能的重要因素。人们发现,特别当钙钛矿的厚度小于400nm时,钙钛矿太阳能电池的效率很大程度上取决于薄膜厚度;而当钙钛矿的厚度大于400nm时,效率则很大程度上取决于钙钛矿层的薄膜形态。在本篇方案说明中,我们使用FR-pRo VIS/NIR测量钙钛矿薄膜的厚度。

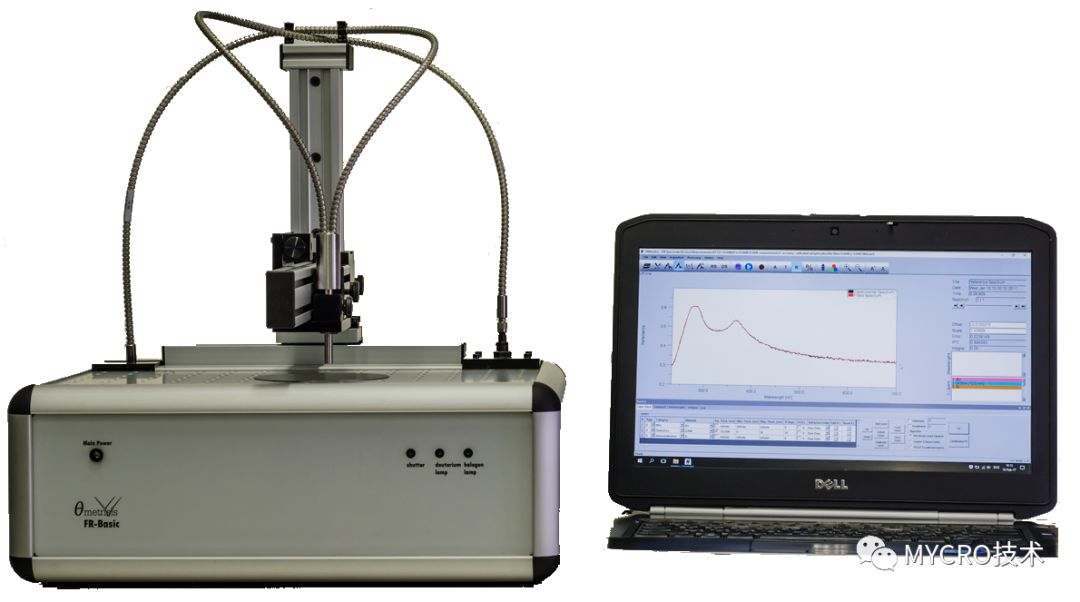

FR-pRo VIS/NIR



测量方法:用于表征的样品是两种不同厚度的CH3NH3PbBr3钙钛矿薄膜,它们位于标准ITO/SiO2/Soda-lime基底上,如图1所示。使用ThetaMetrisis FR-pRo VIS/NIR进行反射测量,在350-1020nm的光谱范围内操作。



图1.基底示意图



结果:两种样品的典型获得的反射光谱(黑线)和拟合的反射光谱(红线),如FR监控软件所示,分别在图2a 和 图2b中所示。两种测量方法的拟合在500-750nm光谱范围内进行,样品1中钙钛矿薄膜的厚度在516.9nm处测量,而样品2中的厚度在394.4nm处测量。

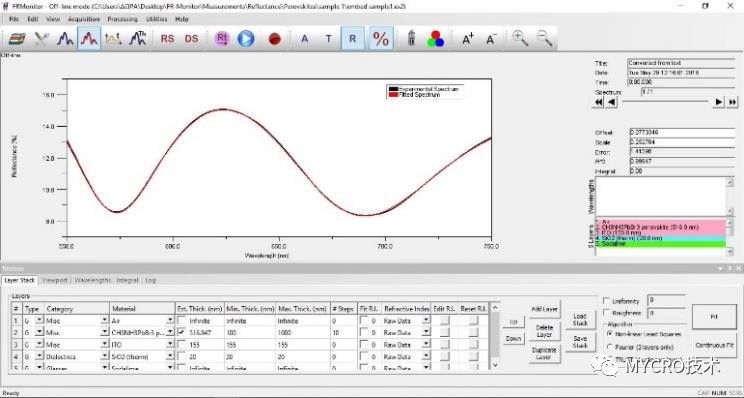

图2a:样品1的实验和拟合反射光谱,在515nm处测得的厚度。





图2b:样品2的实验和拟合反射光谱,在392nm处测得的厚度。


膜厚仪操作便捷,分析结果快速准确,多款型号,可满足广泛的应用范围,后期我们将持续为您推送更多实际应用案例,希望帮助您达到实验结果化。





膜厚仪免费测样服务






FR-Pro系列膜厚仪 是基于光的反射光谱,非接触、无损测量、安全*辐射,快速膜厚分析,只需几秒即可获得测量结果。测量范围 1nm - 300μm;的分析准确度,在整个厚度测量范围内偏差小于 1nm;可同时分析计算最多10层膜厚;可同时支持实验室离线分析或者在线生产分析。

可应用范围:半导体、有机电子、聚合物、涂料、光伏、生物传感、化学传感……



我司测试中心有一台样机,型号:基础型膜厚仪FR-Pro VIS/NIR(370-1000nm),可提供免费测样服务如需测样请点击下方“阅读原文”,填写提交 膜厚仪测样服务申请表

(*由于在疫情期间,目前测样只预登记报名,实际测样待*恢复后进行。)


获取暗光谱→放置样片→拟合光谱→软件计算→获得厚度值。轻松几步完成测试......
